AI浪潮之下,NVIDIA A100無疑是當下最為火爆的產品之一,其實還有更先進一代的H100,早在去年3月份就發佈了,但不久前才全面投產,用上的還不多。
根據官方資料,NVIDIA H100基於GH100 GPU核心,定製版台積電4nm製程,800電晶體,內建18432個CUDA核心、576個張量核心、60MB二級快取,支援6144-bit HBM高頻寬記憶體,支援PCIe 5.0。
不過,對於一般消費者來說,很難見到這張卡,而中媒最近搞到了四塊PCIe版本的H100,目前價值高達30萬元人民幣,約台幣130萬元。嘗試看看用它玩遊戲會怎麼樣。

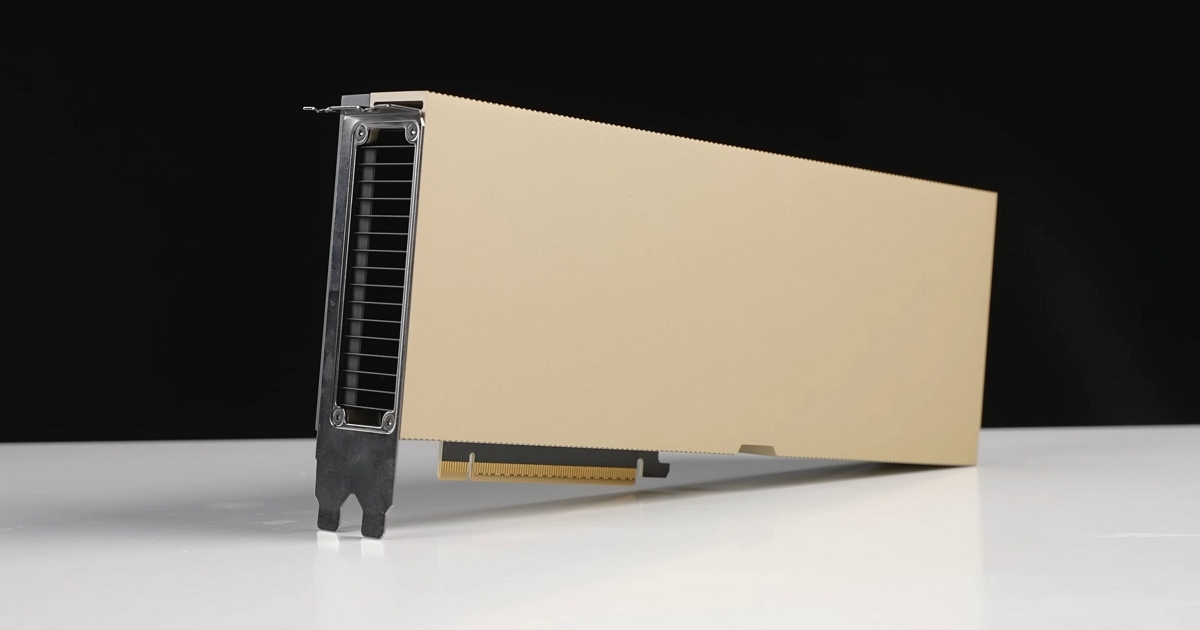

PCIe H100並不是滿血的,只開放了14952個CUDA核心、456個張量核心、5120-bit位寬,搭配80GB HBM3,頻寬高達2TB/s。
由於是在資料中心使用,它自身沒有風扇,而是需要依靠系統散熱,為此,如果要裝在一般電腦上還是需要散熱,因此加裝了一個特製的渦輪風扇來散熱,足以對付350W TDP。
由於是專供AI、HPC計算用途,它也沒有視訊輸出介面,為此他們又不得不搭配第二塊卡專門負責輸出,讓系統和驅動識別它也費了一番功夫。
順帶一提,H100只設計了24個ROP光柵單元(RTX 4090 160個),在處理圖形算繪上很容易出現瓶頸。
經過測試,H100 3DMark Time Spy測試圖形得分為2681,甚至還不如Radeon 680M這樣的內顯。
實際用來跑遊戲,裡頭也經常出現個位數的影格率,即便一直100%滿載也是如此,但功耗倒是不高,從未超過100W,溫度也很低。
當然,這一切都在預料之中,畢竟術業有專攻,讓用來跑AI的,就專心跑A就好。
