世界第一超頻王：MSI N480GTX LIGHTNING

MSI的LIGHTNING（閃電）系列顯卡，一直都是超頻顯卡的標竿之一，這張N480GTX LIGHTNING，更是一張曾經奪下顯卡超頻世界記錄的高階顯卡。原本不打算在台開賣，最近筆者得到消息，最快年底或明年就可以看到這張卡問世。從效能表現來看，相當值得期待。

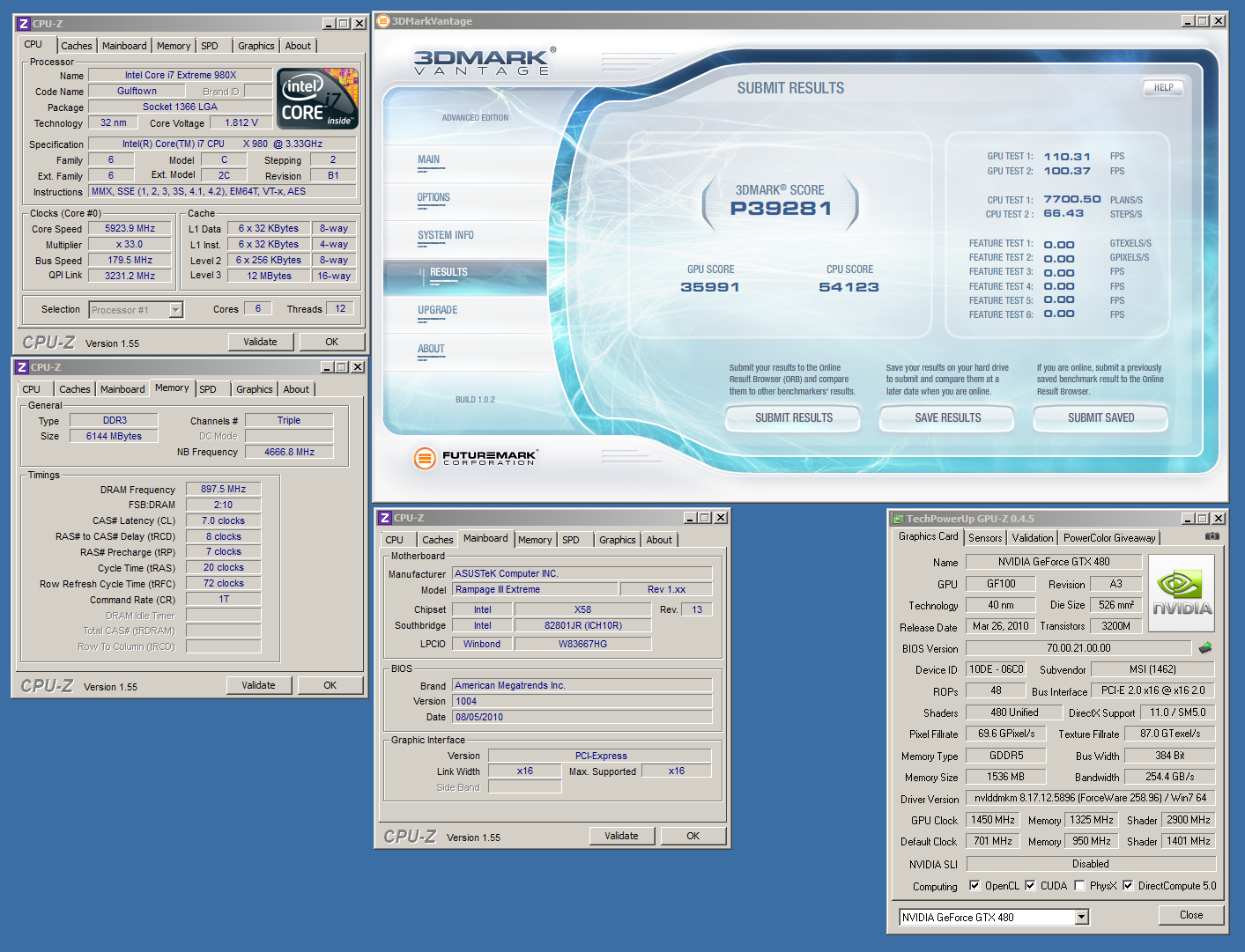

MSI N480GTX LIGHTNING是LIGHTNING系列中的新星，根據上周四（10/21）MSI方面的新聞稿，這張卡創下3DMark Vantage P39281分的新世界紀錄。來自瑞典的超頻玩家elmor用液態氮（LN₂）將這張卡超上1450MHz，顯示記憶體超到1325MHz。等於是為MSI這張顯卡做了最好的背書。

▲超頻高手背書，頂著世界紀錄光環的N480GTX LIGHTNING（圖片來源：HWBOT）

顯卡超頻新天王，世界紀錄保持者

這張卡也是MSI第一張打上Power4 Architecture宣傳字眼的產品。名字雖跟IBM的同名處理器Power4很像，卻是指MSI在這系列顯卡的電源用的四種特色。合在一起稱做Power4 Architecture：12相（給GPU）+3相（給記憶體）+1相（給PLL）、共16相PWM供電；額外獨立的顯示記憶體電源輸入（PCI-E 6-pin電源）；比起傳統MOSFET電容容量大上兩倍的CopperMOS電容；以及3（給GPU）+1（給記憶體）、共4個NCC（NIPPON CHEMI-CON）的去耦合元件Proadlizer。除了這四種特色都跟電源有關之外，英文原文寫起來剛好各有一個P字，所以統稱Power4 Architecture。

另外，在散熱方面，採用了第三代Twin Frozr散熱器，使用雙9cm風扇輔助散熱，風罩也重新設計，號稱溫度壓制比起前代Twin Frozr II還要更強。從外觀來看，9cm風扇讓體積明顯變大不少，N480GTX LIGHTNING本身還加上前後各一片強化鐵片固定散熱器，並防止顯卡裝機時PCB自然下彎，所以掂起來相當有份量。

▲照片上彩盒看起來還好，實際上尺寸相當大

▲高階卡的待遇之一，彩盒會有這麼一個上翻頁大力介紹自家產品特色

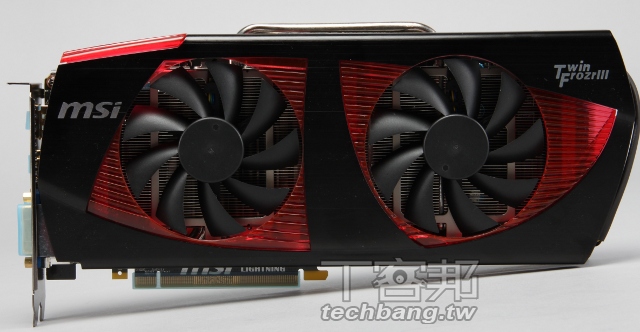

▲醒目的雙9cm風扇，並打上Twin Forzr III的Logo

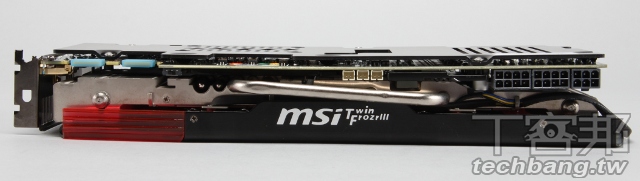

▲顯卡脊部有8+8+6pin三組電源輸入頭，其中兩個8pin餵顯示核心，6pin餵顯示記憶體。

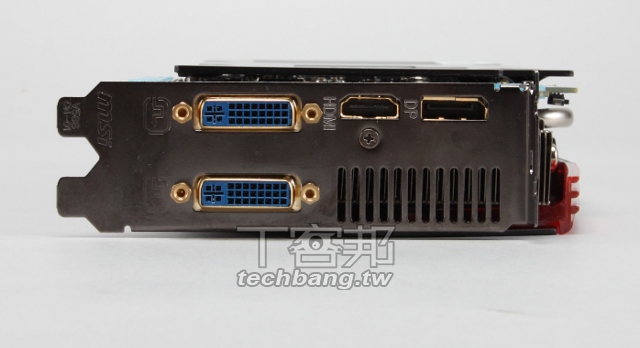

▲顯示輸出介面是兩組DVI-I，一組HDMI 1.3a，一組DisplayPort

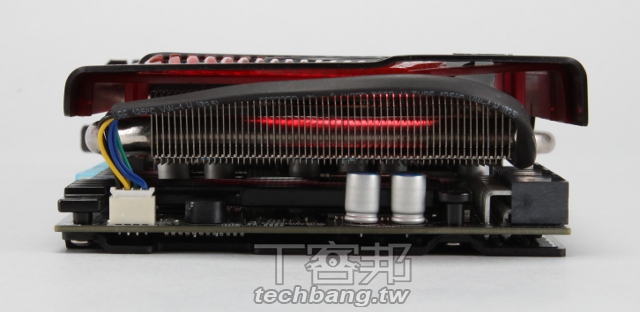

▲顯卡尾端若仔細看，可以看到PCB上下各夾了一層黑色的板子

▲顯卡PCB雙面都覆蓋上一大塊的防彎強化背板，就算是實裝在機器中，尾端也不擔心下垂

電源要求嚴苛，Power影響實力

筆者有點好奇，一下子就上了這麼多電源接頭，吃電應該相當嚇人。還沒開始跑，先用預設值狀態執行MSI Kombustor燒機測試。以公板GeForce GTX 480預設時脈700MHz而言，N480GTX LIGHTNING出貨時是設定750MHz。耗電也比想像中還略高了些。

筆者自己畢竟不靠超頻吃飯，但也會試著小超看看。MSI自家的三重超電壓（Triple Over-Voltage）配上脫胎自RiverTuner的MSI AfterBurner 2.0，實際操作起來可玩性相當高。筆者以出廠值跟自己超頻後的設定對照，試著去執行幾款遊戲測試，超頻後的表現相當出色。以硬體設計來說，這張顯示卡強調了不少能增加超頻穩定性的特色，筆者透過軟體將核心時脈調高，也僅僅粗略求出一個臨界值，沒有再更進一步細部調整。整體而言操作起來得心應手。

但畢竟這張不是尋常遊戲卡，而是超頻玩家卡，設計了這些好料上去不是放著好看，電源供應器的要求會更加嚴苛。不是隨隨便變抓顆「足瓦」電源就能對付，也有人戲稱這張顯卡是「電源供應器檢測用卡」。意味著電源供應器若底子不好，超頻一催下去就會看出效果。但筆者覺得，超頻本身拿捏電壓收放的感覺也很重要，一昧的催大壓也不是最好的方法。若是抓的不好，很容易造成華麗的幻滅（汗）。

▲預設時脈未調的N480GTX LIGHTNING

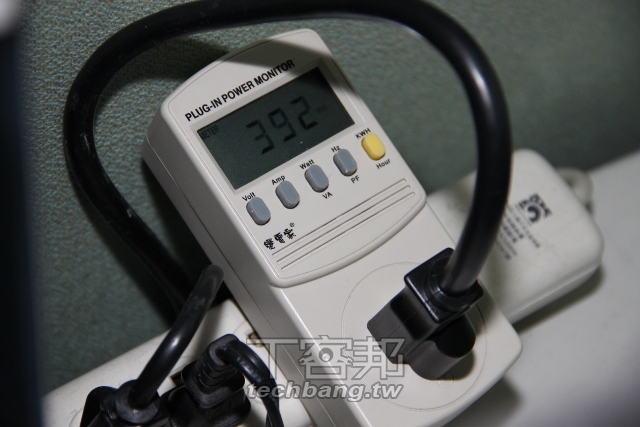

▲預設值燒機時，測出392W

▲傻傻的電壓加下去，很無腦的超上960MHz，記憶體也調上2300MHz

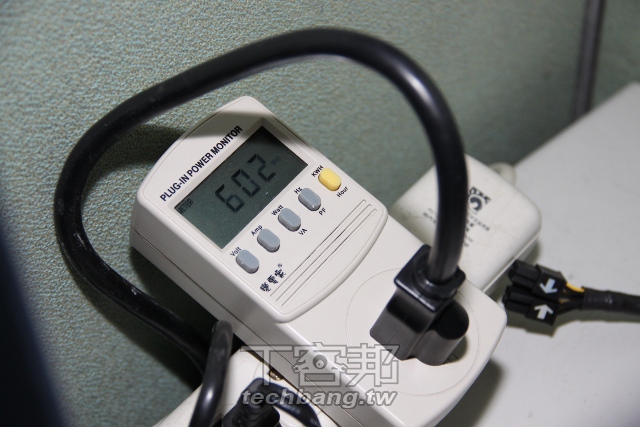

▲這時候燒機衝出602W的數字，但測沒兩下子就當了XD…

▲筆者自己沒加電壓時抓的時脈設定，只超了13%，研究下去應該還有更高的成績

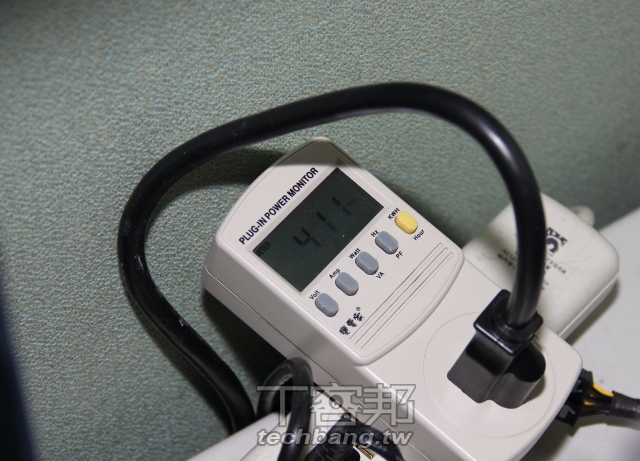

▲此時燒機的耗電量大約411W

▲溫度表現還算不錯，但玩家通常還會另外改裝

散熱器底下的神祕世界

卡的外觀已經很聳動了，筆者試著大部分解，藏在散熱片跟防彎板底下的用料不在話下，沒有三兩三也不能挑戰世界紀錄。從MSI信心滿滿的稱他「Power4 Architecture」來看，在電源用料跟設計上都下了一番功夫。除了剛剛提到的16相電源，還有一個看不見的LPL（Lightning Power Layer），在PCB層中獨立出電源用的通道，讓超頻加壓操作時，電源傳輸更穩定，目的當然是追求更強的超頻性。

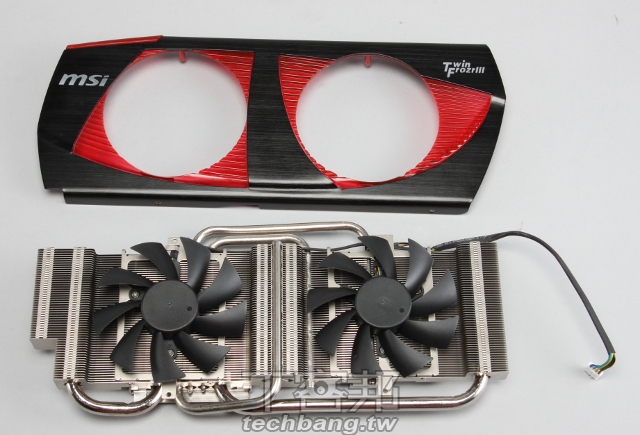

▲散熱器本體由兩根8mm熱導管、及三根6mm導管組成

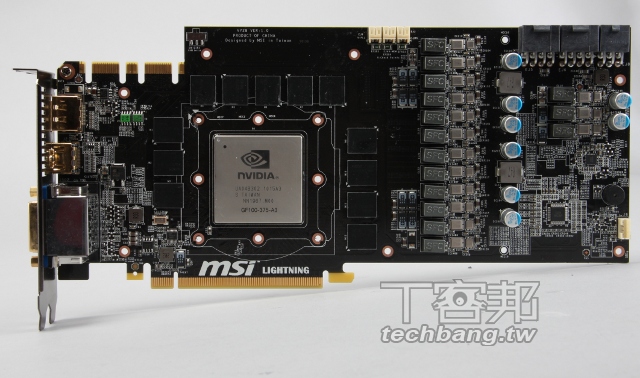

▲PCB比一般顯卡還要來得高，塞了一堆好料下去

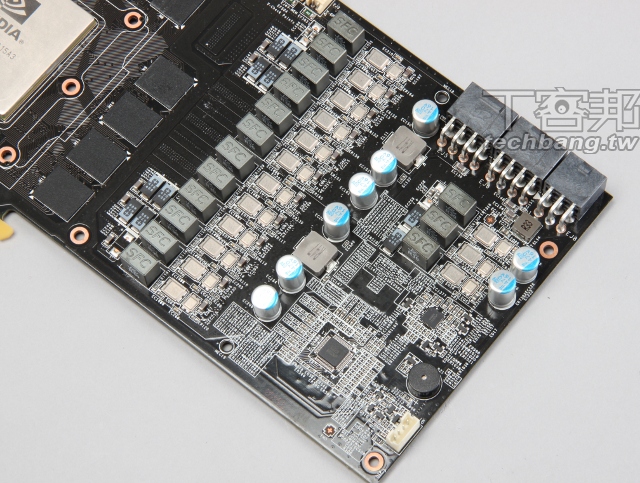

▲核心的12相供電，以及顯示記憶體的3相供電，每相供電都有一組SFC電感跟兩個CopperMOS

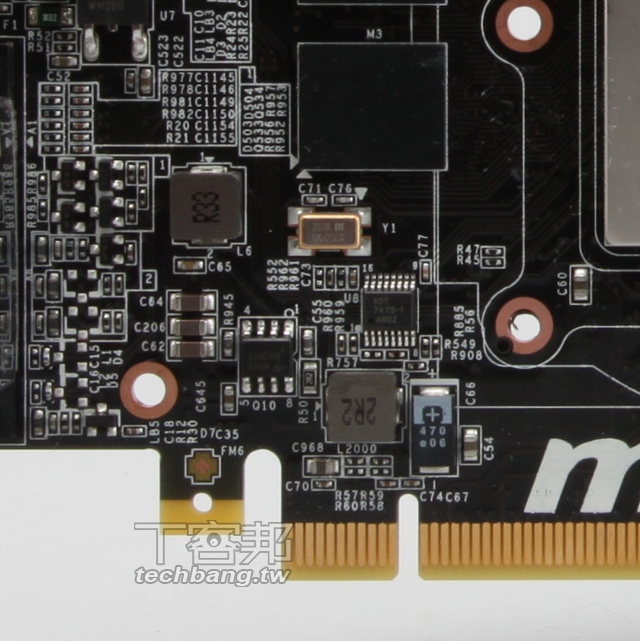

▲還有一相供電躲在這裡，一般顯卡很少用的PLL供電，用意是追求更強的電源效率

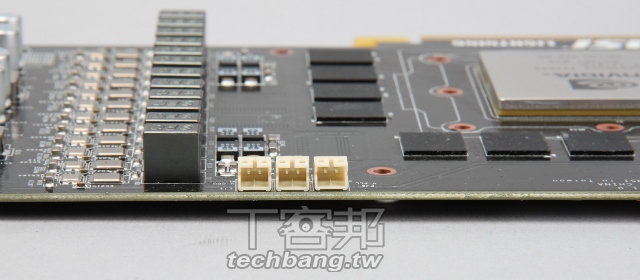

▲動到這麼多傢私，當然該附個V-Check Point。這裡一次就來了三組

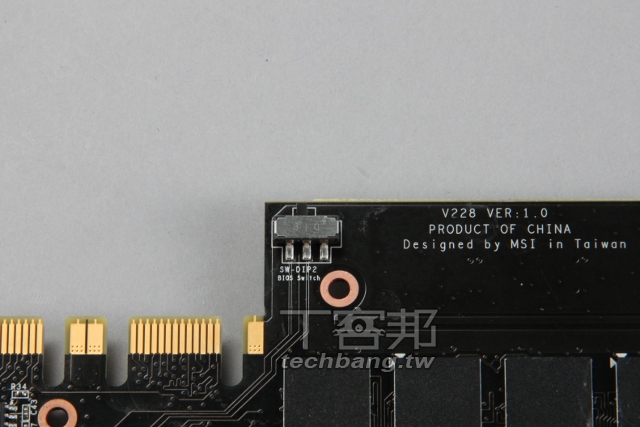

▲雙BIOS切換鈕，必要的時候可以用來備援

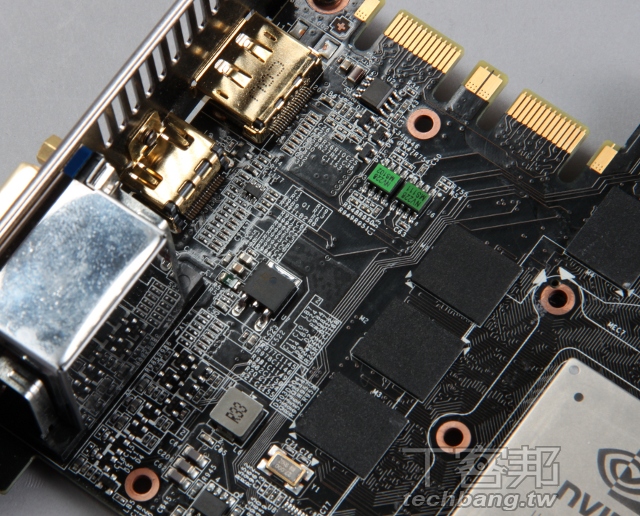

▲輸出接頭鍍了金，看起來相當閃耀，照片中兩個小綠點就是BIOS所在處

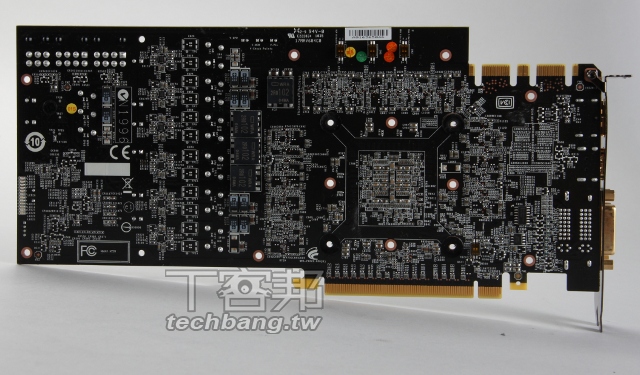

▲背面看起來更嚇人，幾乎密密麻麻佈滿了電子元件

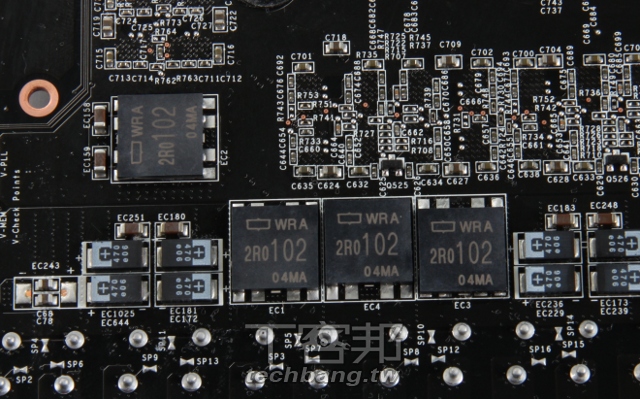

▲四顆NCC的Proadlizer電容，其中三顆要餵給GPU，一顆則是顯示記憶體

▲左起OCP Unlocker、PWM ClockTuner、GPU&Mem V-Switch，打通顯卡任督二脈的關鍵，表面因為覆蓋一層貼布去封印的關係，看起來呈現褐黃色

▲Xtreme Cool按鈕，僅針對特殊冷卻環境（如LN₂）使用

遊戲效能流暢，若只玩遊戲有點可惜

筆者試著跑了幾項測試，但總覺得有種「拿房車的操駕舒適度來評斷一台F1賽車」的感覺。賽車通常沒有太多餘的東西，只有追求最快跟更快。MSI N480GTX LIGHTNING同樣也給人這種印象。他就是快，越能馴服他，他就越快。雖然推出的時間點已經有點尷尬，NVIDIA已經準備要端出GeForce GTX 580對抗AMD Radeon HD 6900逼進的壓力。但對於玩家來說，充份磨合與熟成的GTX 480，仍具有舉足輕重的地位在。

▲預設跑P模式，GPU分數為20135分

▲核心超頻至870MHz，GPU分數增長至22685

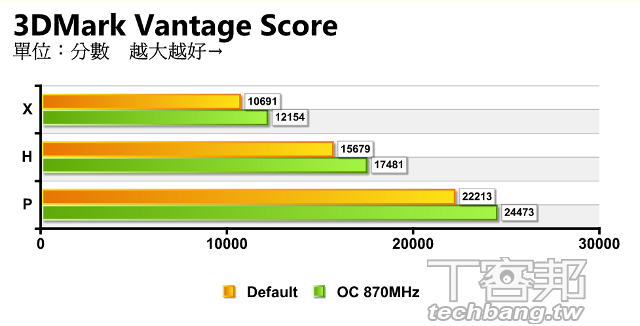

▲超頻13%左右，3DMark Vantage分數成長大約也在10%附近

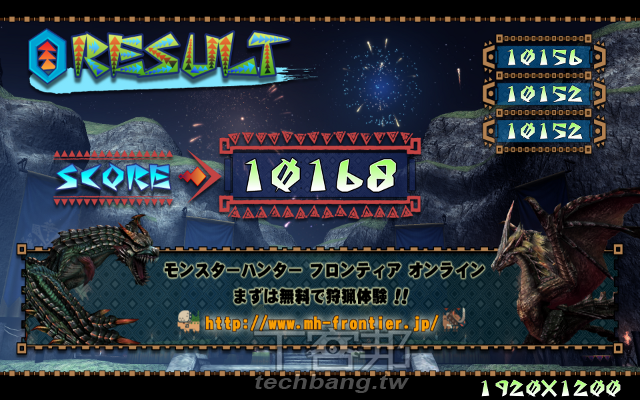

▲預設值下跑魔物獵人測試，得到10168分

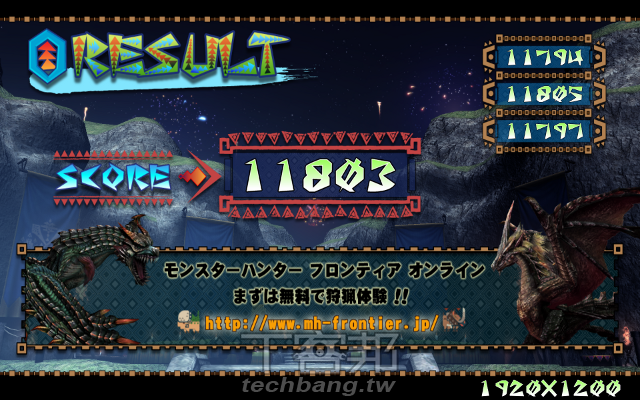

▲超頻870MHz後，得分為11803分，約成長13%

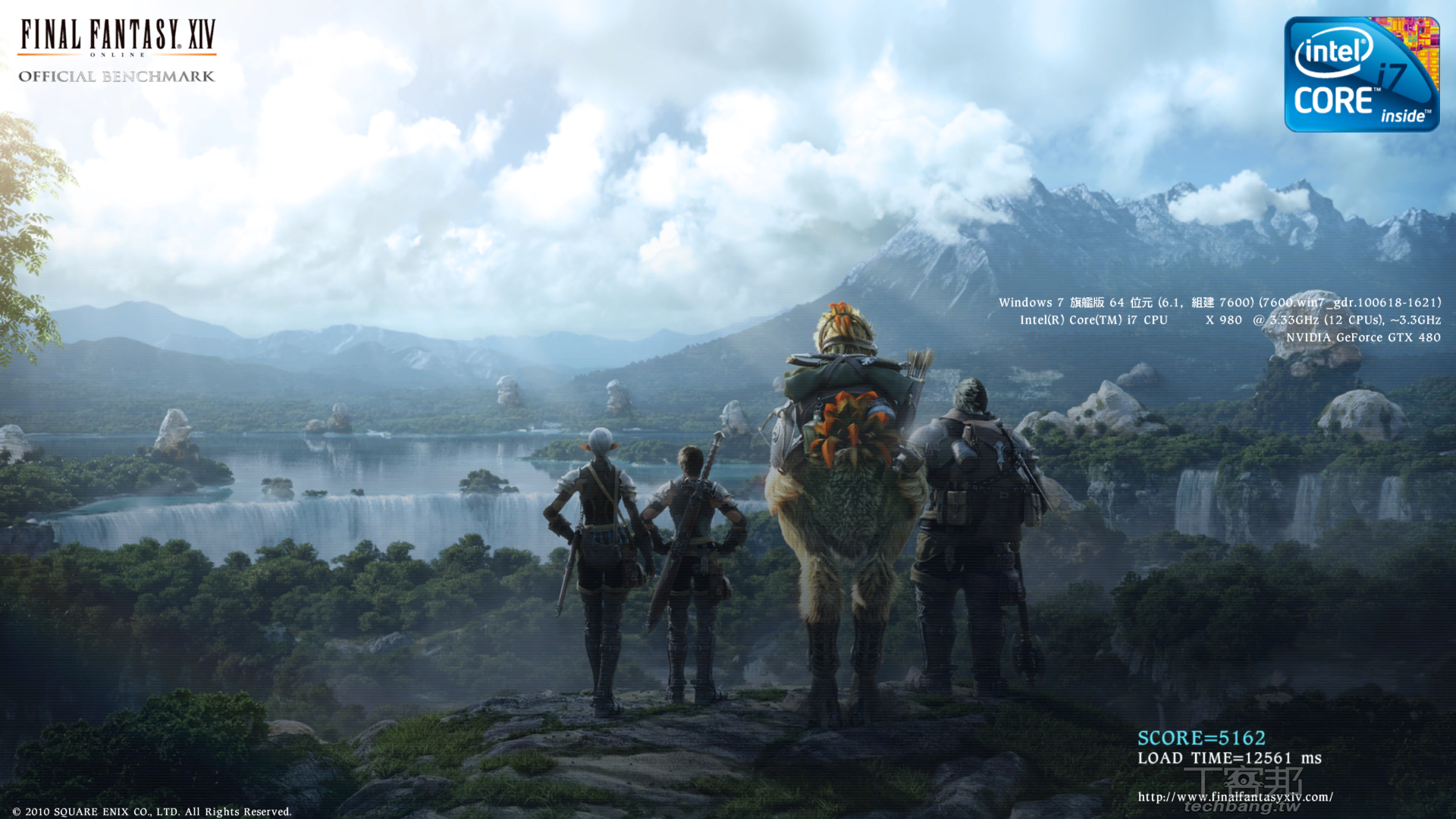

▲Final Fantasy XIV測試，預設值時得分5162

▲Final Fantasy XIV測試，超頻後得分5542，成長幅度只有6.8%

▲Lost Planet 2測試設定特效全開，1920x1200 CSAA32X

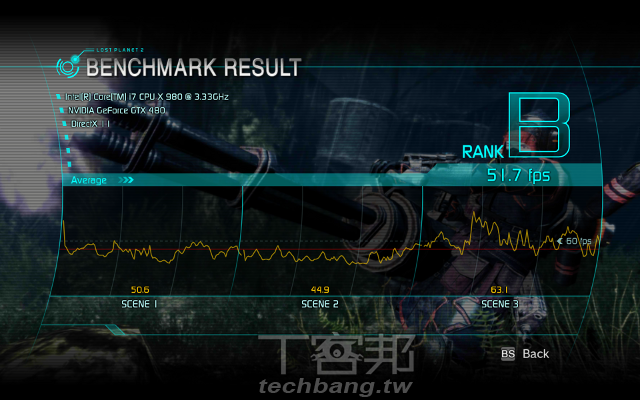

▲預設值跑Test A，平均51.7 fps

▲超頻870MHz後跑Test A，平均54.7 fps，成長幅度約5%

▲Dirt 2 測試設定，1920x1200 8xQCSAA

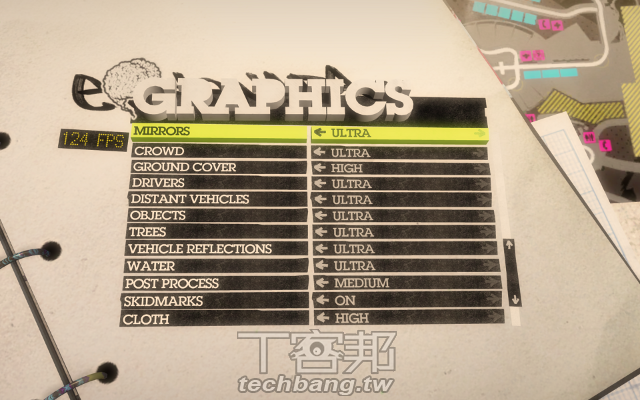

▲特效設定Ultra

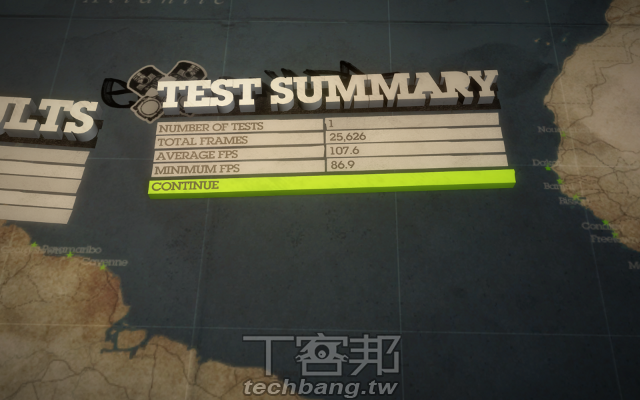

▲預設值下表現為107.6 fps

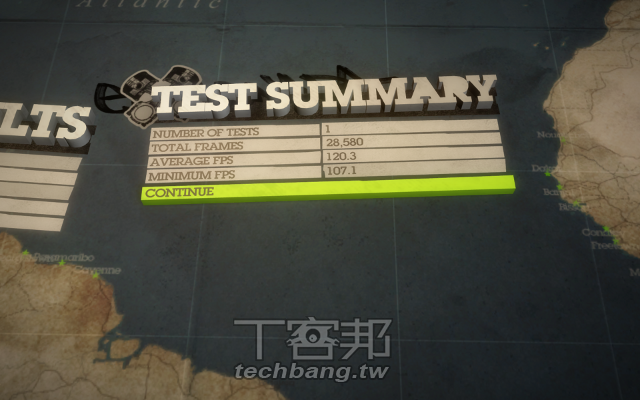

▲超頻870MHz後為120.3 fps，約成長10.5%

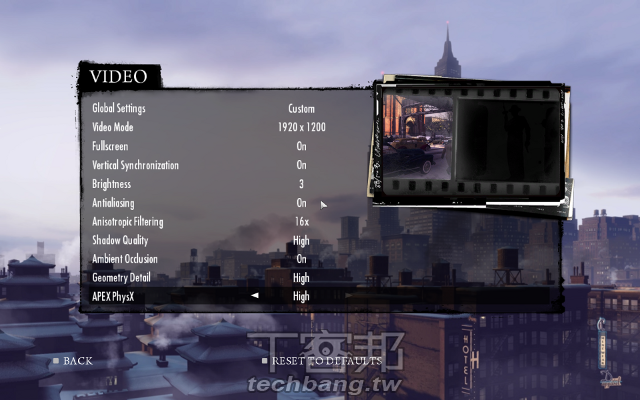

▲Mafia II 測試設定，1920x1200，AF 16x，PhysX High，特效全開

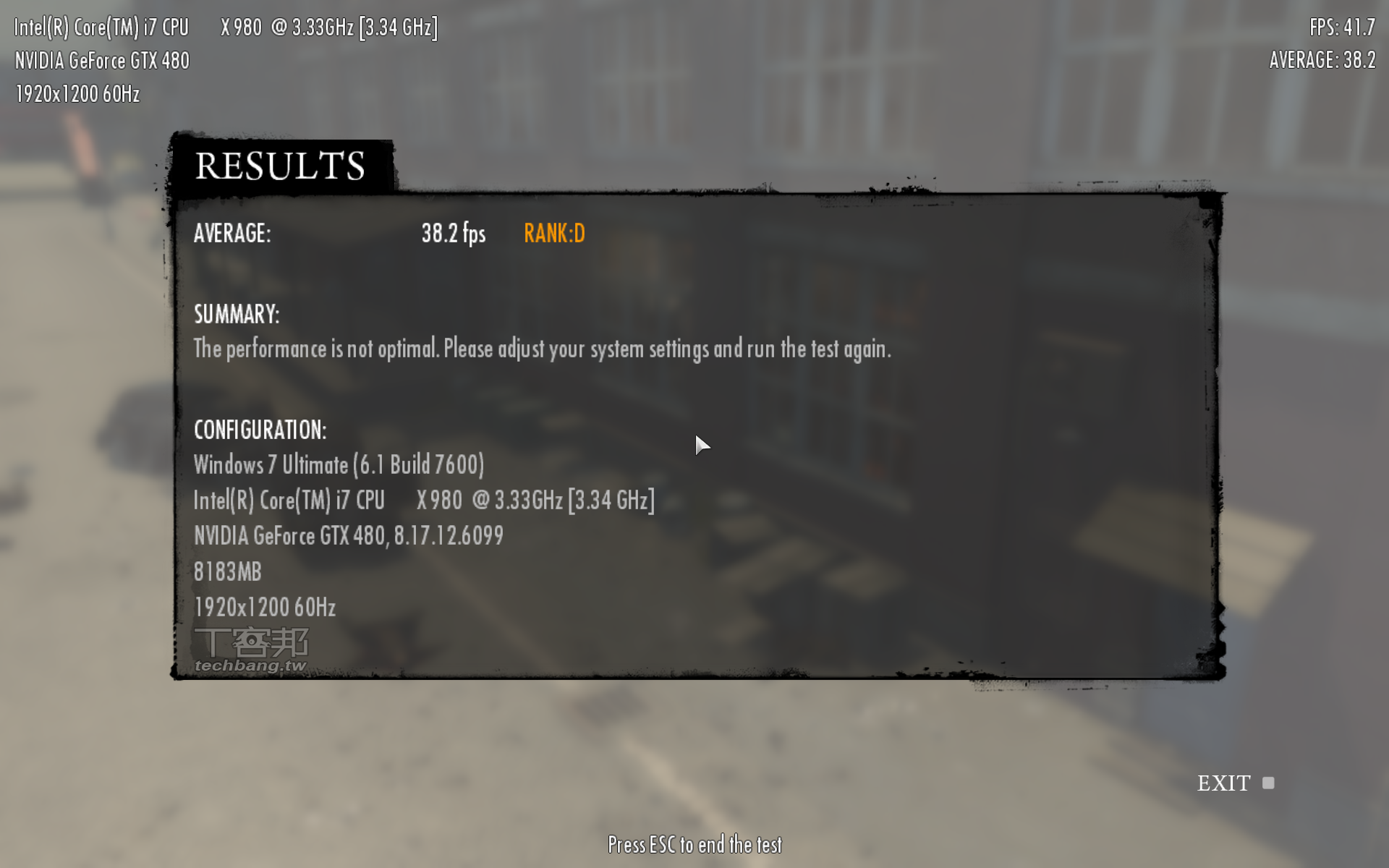

▲預設值下測得38.2fps

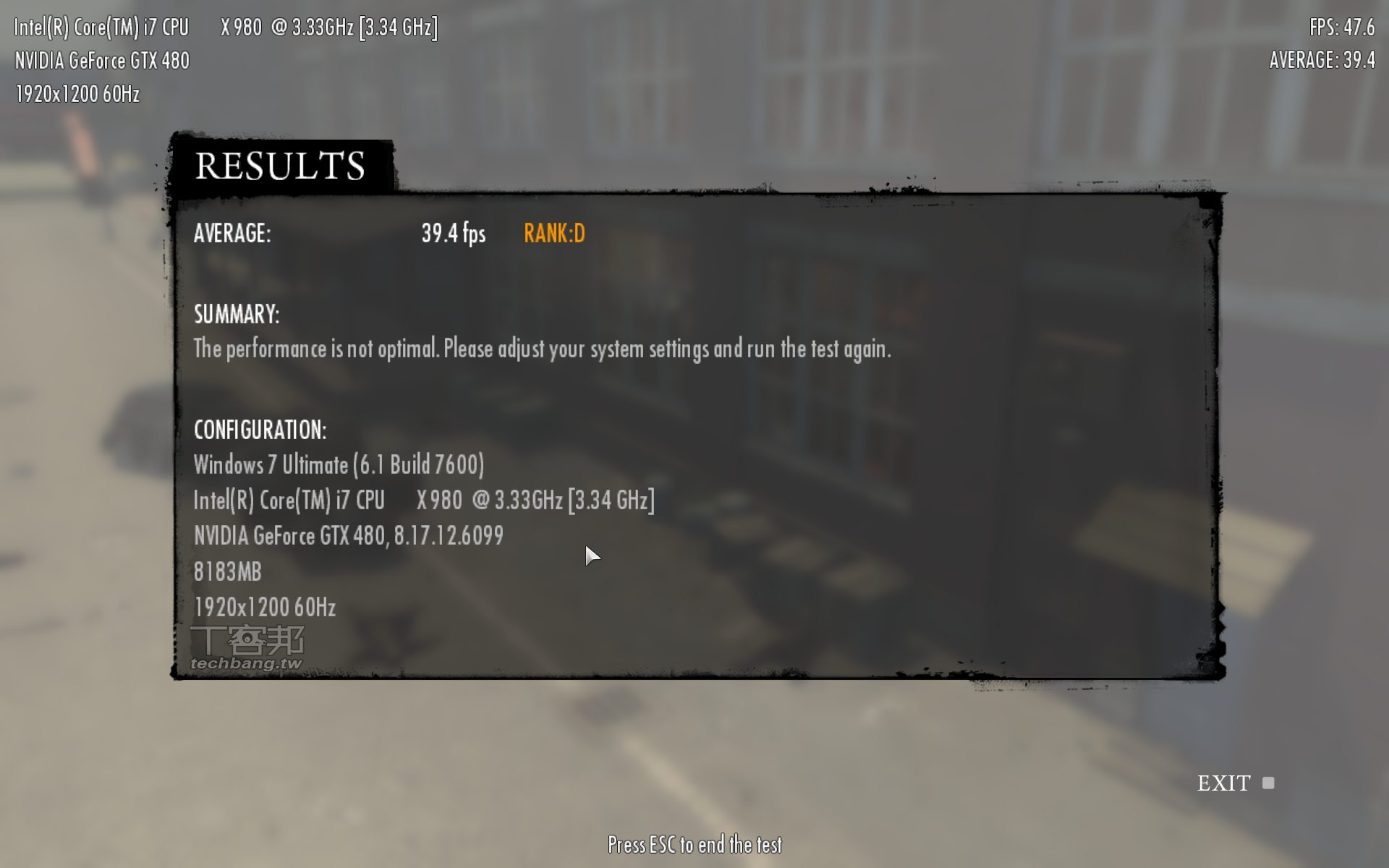

▲超頻870MHz後，成績為39.4fps，成長幅度只有少少的3%

跑車不便宜，賽車更是不便宜

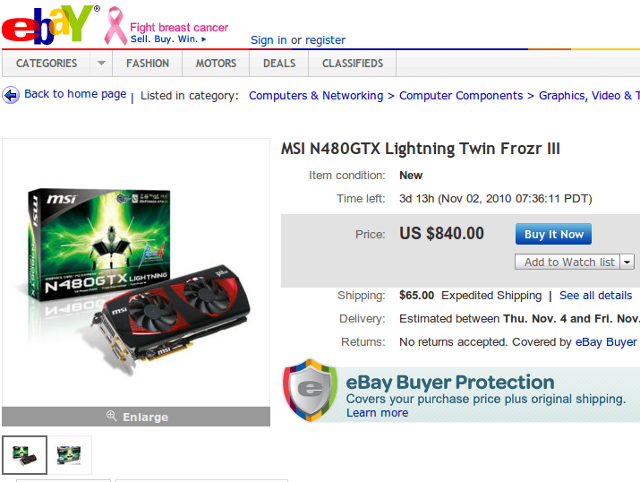

筆者本身還是滿心期待台灣能看到這張上市。畢竟渾身上下這麼好料的顯卡不多，但是MSI方面目前還沒決定台灣市場建議售價，筆者直接從ebay搜索，卻看到了令人倒抽一口涼氣的美金840元（約台幣25,712元）。以顯卡來說雖然是不得了的高階卡，卻也算是不得了的高價。對追求極限的玩家來說，這筆錢還是值得投資。但對於一般人來說，就難以體會到這張卡為何需要花這麼多錢的意義所在。準備好挑戰世界紀錄了嗎？這張卡的潛力還在等著發揮出來。
